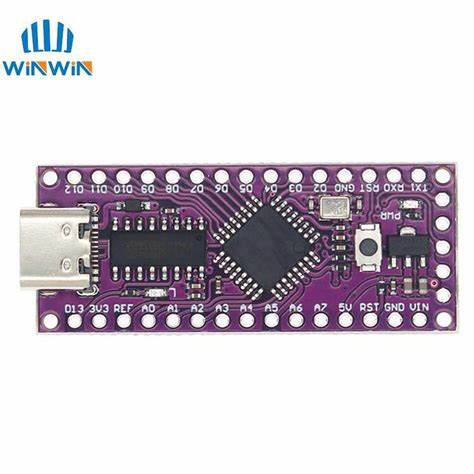

SPÉCIFICATIONS TECHNIQUES Microcontrôleur : LGT8F328P (8 bits) Puce USB : CH340G Connecteur USB : USB-C Tension d’alimentation : 7V – 12V CC Tension de niveau logique E/S : 5 V CC Broches d’E/S numériques : 14 Entrées analogiques : 8 courant maximal par broche d’E/S : 40 mA Mémoire FLASH : 32 Ko Mémoire SRAM : 2 Ko Mémoire EEPROM : 0 Ko Mémoire E2PROM : 0K/1K/2K /4K /8K (partagée avec FLASH) Fréquence d’horloge : 32 MHz Dimensions : 18,5 x 43,2 mm Poids : 6,5 grammes INSTRUCTIONS D’INSTALLATION DU PILOTE Téléchargez le pilote : Pilote CH430G . Extrayez-le. Le programme d’installation vous demandera s’il installe le fichier CH341SER.INF. Cliquer pour installer. Un message Windows vous demandera s’il a été installé correctement, cliquez sur OK. Connectez l’Arduino Nano CH340G. Du “Gestionnaire de périphériques” de Windows devrait apparaître : USB-SERIAL CH340 (COMXX) INSTRUCTIONS D’ALIMENTATION La carte Arduino Nano CH340G permet de choisir différentes formes d’alimentation : USB : Connecteur USB-C, tire son alimentation d’un port USB PC ou d’un chargeur/source USB. Broche VIN : pour les tensions d’alimentation entre 6V et 12V DC, 9V recommandé. Broche 5V : Pour une tension d’alimentation exacte de 5V DC. Pour 5V, la broche VIN n’est pas utilisée car le régulateur de tension 5V est connecté à cette broche, qui nécessite une entrée de tension supérieure à 5V.
